Laderegler für Fahrradelektrik mit Bleiakku

Ein Nachbauvorschlag von Dirk Glander (dglander@gmx.de)

Dieser Laderegler ist im Wesentlichen ein Spannungsregler zum Laden eines Bleiakkus mit Nennspannnung 6 V = mit Hilfe eines handelsüblichen Fahrraddynamos mit Nennspannnung 6 V ~.

Fahrradelektrik mit Akku

Hier feht das Bild noch. - Es wird eine Prinzipskizze einer Fahrradelektrik mit Bleiakku, Dynamo, Laderegler und umschaltbarer Beleuchtung zeigen.

Der Aufbau des Reglers sollte für jemanden, der schon etwas Bastelerfahrung hat, nicht schwierig sein. Das Trimmpotentiometer muss so abgeglichen werden, dass der Akku auf 7,1 V Spannung geladen wird. Dazu bemüht man zweckmäßigerweise ein Digitalmultimeter.

Die restliche äußere Verkabelung ist recht einfach, man muss aber zwingend beachten, dass der Dynamo potentialfrei betrieben wird:
Es werden idealerweise zwei Leitungen vom (isolierten) Dynamo zum Regler gelegt, d.h. der Dynamo hat keine Masseverbindung! Vom Reglerausgang geht es zu den beiden Akkuanschlüssen (mit Sicherung in der Plusleitung des Akkus) und vom geschalteten Ausgang in Richtung Beleuchtung, wahlweise mit Masse über den Rahmen oder zweipolig verlegt.

Die andere mögliche Variante belässt den Dynamo mit einem Pol am Rahmen, erfordert dann aber zwingend die Isolation aller anderen Bauteile und -gruppen gegen den Rahmen. Alle Leuchten sind also mit zweipoligen Leitungen zu versorgen und vom Rahmen zu trennen. Diese Variante ist aufgrund der größeren Anzahl der zu isolierenden Teile weniger empfehlenswert und sollte nur benutzt werden, wenn sich der Dynamo überhaupt nicht vom Rahmen isolieren lässt.

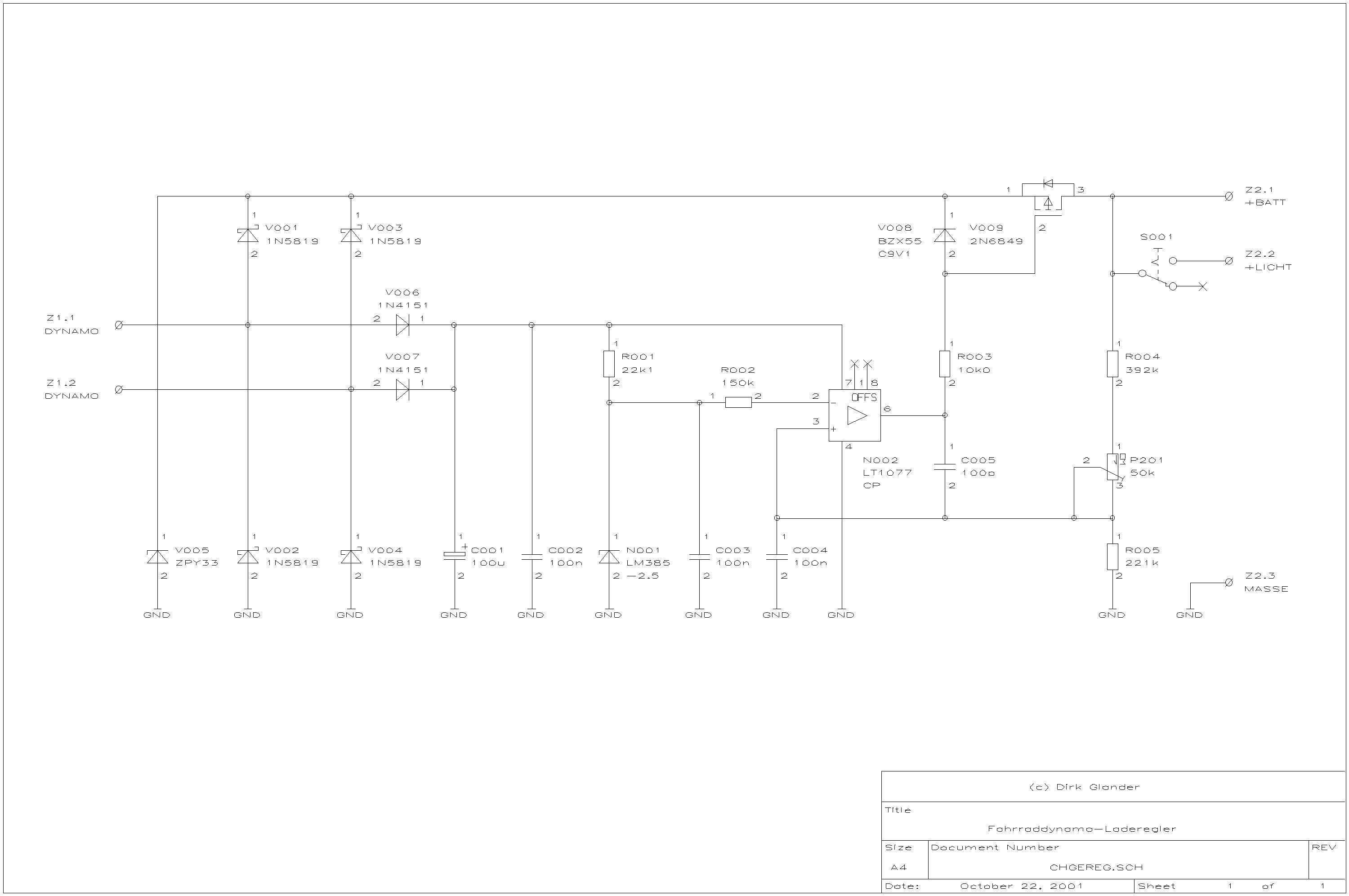

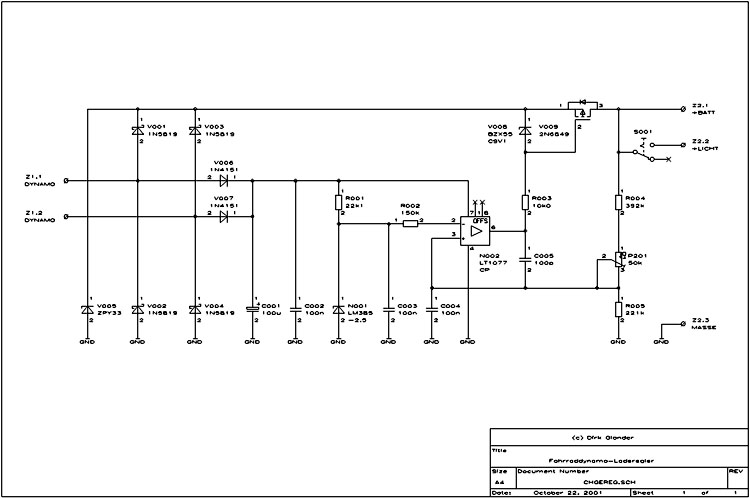

Schaltplan: Laderegler für Fahrrad

Der Schaltplan © Dirk Glander. Ein Klick auf die Zeichnung ermöglicht das Laden einer größeren, lesbareren Version.

Fahrraddynamo-Laderegler                      Revised:   October 22, 2001
CHGEREG.SCH                                   Revision:
Bill Of Materials              October   22, 2001     21:53:32     Page    1

 Item  Quantity  Reference                 Part
________________________________________________________________________________

    1       1    C001                      100u 40V ASM021 Philips
    2       3    C002,C003,C004            100n 50V MKS2 Wima
    3       1    C005                      100p 200V CK052 Kemet
    4       1    N001                      LM385 -2.5  National Semiconductor
    5       1    N002                      LT1077 CP  Linear Technology
    6       1    P201                      50k  3266W Beckman
    7       1    R001                      22k1 0.1% MBA-0204-50-BX Beyschlag
    8       1    R002                      150k 0.1% MBA-0204-50-BX Beyschlag
    9       1    R003                      10k0 0.1% MBA-0204-50-BX Beyschlag
   10       1    R004                      392k 0.1% MBA-0204-50-BX Beyschlag
   11       1    R005                      221k 0.1% MBA-0204-50-BX Beyschlag
   12       1    S001                      Schalter 1xUm   Marquardt
   13       4    V001,V002,V003,V004       1N5819   Motorola
   14       1    V005                      ZPY33   Motorola
   15       2    V006,V007                 1N4151   Motorola
   16       1    V008                      BZX55 C9V1  Motorola
   17       1    V009                      2N6849   Harris
   18       5    Z1.1,Z1.2,Z2.1,Z2.2,Z2.3  Terminal
