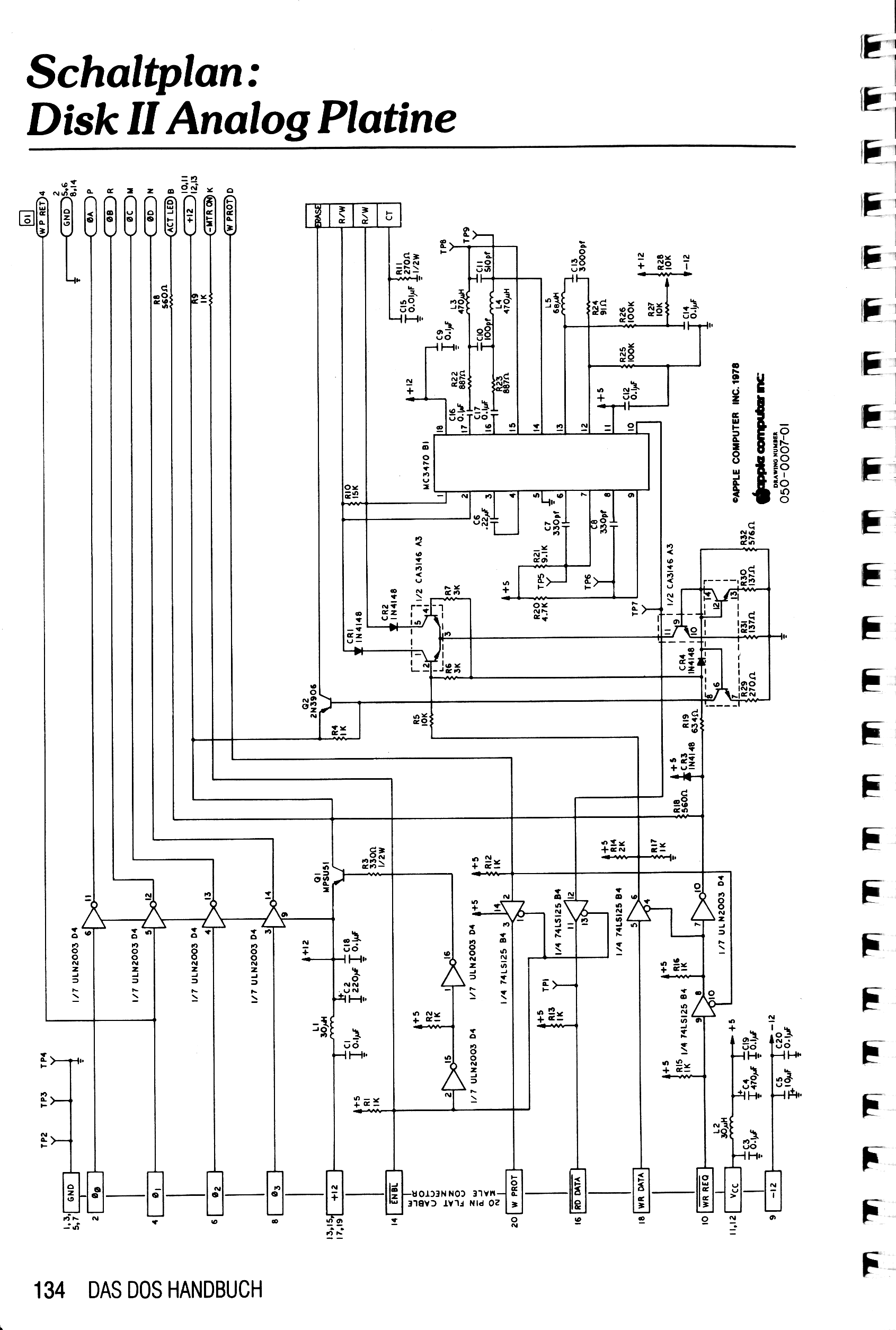

Schaltplan der Disk ][ Analog-Platine

Der Schaltplan der Analog-Platine des Diskettenlaufwerkes selbst. Das ist die Elektronik, die im Laufwerk die Ansteuerung der Motoren und des Schreib-Lese-Kopfes besorgt.

aus: Apple Computer Inc. [Hrsg.]: Das DOS handbuch: Apple II: Disketten Betriebssystem. 1980, 184 S. Apple Produkt Nr. A2LD0036 (030-D115-00)

Anhang E
Einsprungstellen und Schaltpläne
Seite 134 Schaltplan: DISK II Analog Platine
